薄膜開關是一種由多種元件組合而成的操作系統，它集按鍵功能、儀器元件、指示面板為一體的一個操作系統。由面板、面膠層、上電路、彈片層、隔離層、墊膠層、下電路、背膠八部分組成，由八部分組成的薄膜開關比較普遍，也是完善，在生活中常見的。按下薄膜開關按鍵，上電路的觸點向下變形，與下電路的極板接觸導通，手指松開后，上電路觸點反彈回來，電路斷開，回路觸發一個信號。

創銘電子簡述一下薄膜開關的各個層次。首先，面板層，它一般在低于0.25MM的PET、PC等無色透光片材絲印上精美圖案和文字制作而成，因面板層主要的作用在于起標識和按鍵作用，所以選用材料必須具有高透明度、高油墨附著力、高彈性、高韌性等特點。其次，面膠層，面膠主要的作用是將面板層與電路層緊密相連，以達到密封和連接的效果，此層一般要求厚度在0.05---0.15MM之間，具有高強的粘性和防老化性；在生產中，一般選用專用的薄膜開關雙面膠，有些薄膜開關要求能防水防高溫，因此面膠也必須根據需要而使用不同性質的材料。再而是彈片層，金屬彈片通常采用 AISI 304 或 SUS 304 號不銹鋼， 厚度為 0.08～0.10mm， 維氏硬度為 300～ 400 之間。金屬彈片的主要參數如下： 壽命 0.6mm 額定電流。彈片的作用是：借助金屬的導電性，將開關兩極觸點導通；借助彈片的回彈，給操作者提供觸覺反饋。這也是薄膜開關使用到彈片所具備的作用，這就是薄膜開關的彈片層。然后是線路層，上下線路均采用性能良好的聚酯薄膜(PET)作為開關電路圖形的載體并在其上用特殊的工藝絲印上導電銀漿和導電碳漿，使其具有導電性能，其厚度一般在0.05--0.175MM以內，常見的是用0.125MM PET。再來是墊膠層，它是處于上電路與下電路層之間并起密封和連接的作用，一般采用PET雙面膠，其厚度有0.05--0.2MM不等; 在選擇此層材質的時候應充分考慮產品的整體厚度，絕緣性，電路按鍵包手感和密封性。后面就是背膠層，背膠層的采用與薄膜開關與何種材質相粘貼緊密相關，比較常采用的有普通雙面膠、3M膠、防水膠等。

薄膜開關結構嚴謹，外形美觀，密封性好。具有防潮濕，使用壽命長等特點。廣泛應用于電子通訊、電子測量的儀器，工業控制，醫療設備，汽車工業，智能玩具，家用電器等領域。

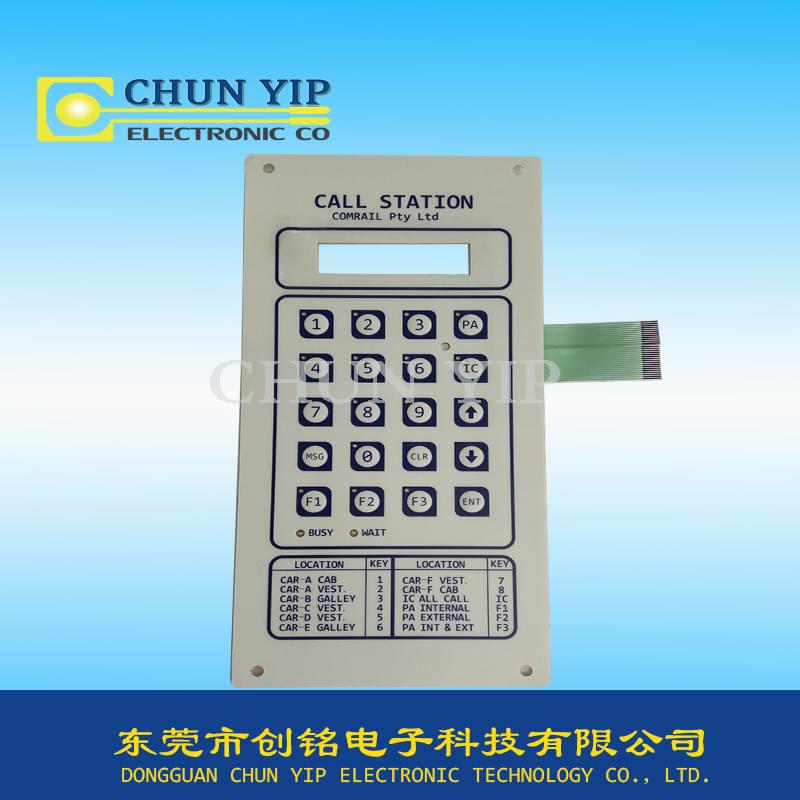

多按鍵型薄膜開關樣板圖示
